Matek CANPDB-3A — плата розподілу живлення з BEC 3А та JST-GH CAN-розгалужувачем

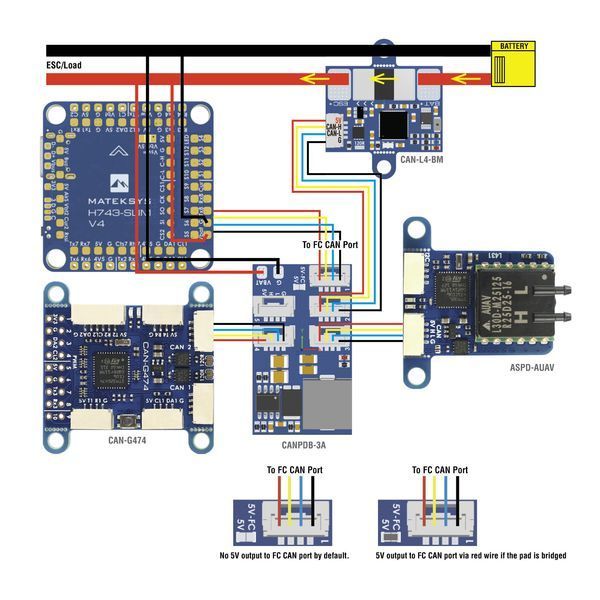

Matek CANPDB-3A поєднує понижувальний перетворювач живлення BEC і розгалужувач CAN-шини з п’ятьма роз’ємами JST-GH.

Технічні характеристики

• Виробник: Matek Systems

• Модель: CANPDB-3A

• Діапазон вхідної напруги: 6–70 В

• Зазначений діапазон акумуляторів: 2S–16S Li-xx

• Вихідна напруга BEC: 5,3 В на контактах і майданчиках, позначених «5V»

• Максимальний сумарний безперервний струм на всіх виходах 5V: 3 А

• Кількість CAN-портів: 5

• З'єднання CAN-портів: паралельне (CAN-H/CAN-L)

• Тип роз’ємів CAN: JST-GH, 4 контакти

• Позначення роз’єму: BM04B-GHS-TBT

• Захист від переполюсування вхідної напруги: відсутній

• Стійкість виходу до короткого замикання: 2 секунди

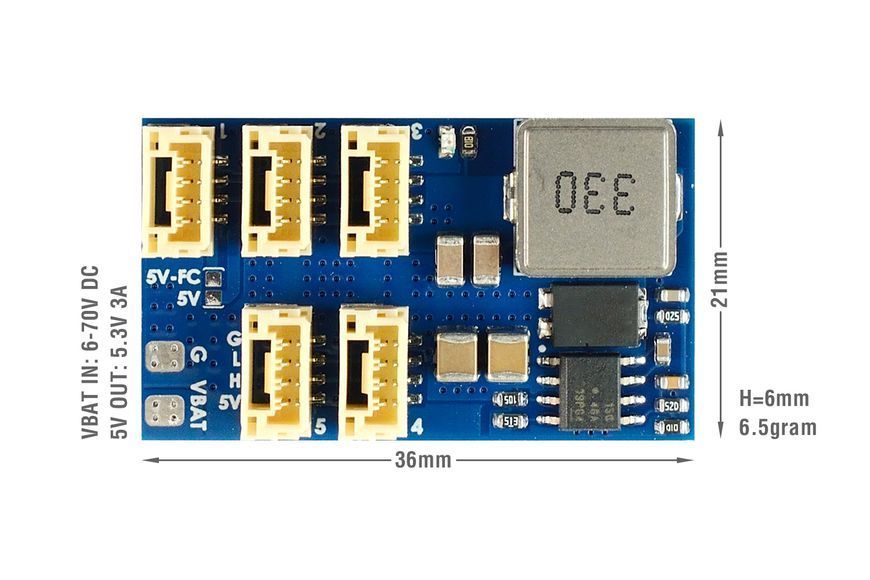

• Розміри: 36 × 21 × 6 мм

• Вага: 6,5 г

Важливо

Максимальний безперервний струм 3 А є сумарним для всіх виходів 5V, а не окремим для кожного порту. Усі п’ять CAN-портів з’єднані паралельно. Плата не має захисту від переполюсування вхідної напруги, тому під час підключення необхідно дотримуватися правильної полярності.

Комплектація: 1 × CANPDB-3A.
