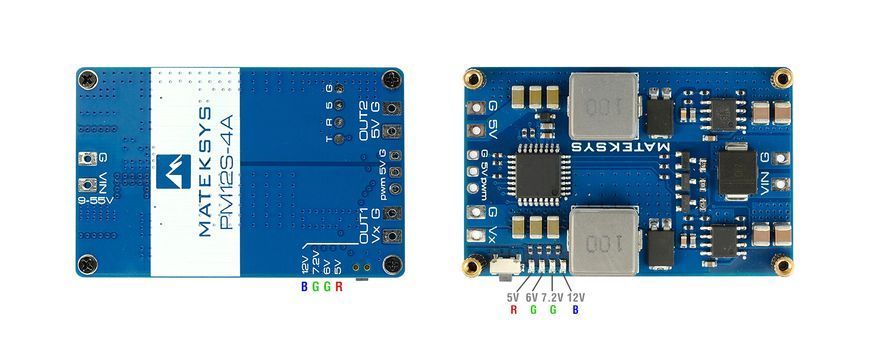

Matek PM12S-4A — модуль живлення з двома незалежними BEC

Matek PM12S-4A — модуль живлення з двома незалежними понижувальними регуляторами напруги. Перший вихід має регульовану напругу, другий — фіксовану 5 В. Вхідний діапазон 9–55 В, передбачено TVS-захист входу.

Основні характеристики

• Вхідна напруга: 9–55 В.

• Захист входу: TVS.

• Кількість незалежних понижувальних регуляторів: 2.

• Вихід OUT-1 (Vx): 5 В / 6 В / 7,2 В / 12 В.

• Напруга OUT-1 за замовчуванням: 5 В.

• Безперервний струм OUT-1: 4 А.

• Піковий струм OUT-1: 5 А.

• Вихід OUT-2: фіксовані 5 В.

• Безперервний струм OUT-2: 4 А.

• Піковий струм OUT-2: 5 А.

• Керування ввімкненням OUT-1: за допомогою PWM-сигналу.

• Частота PWM: 50–330 Гц.

• Діапазон PWM: 900–2100.

• Пульсації виходу: 20 мВ при VIN = 50 В та виході 5 В / 4 А; 40 мВ при VIN = 50 В та виході 12 В / 4 А.

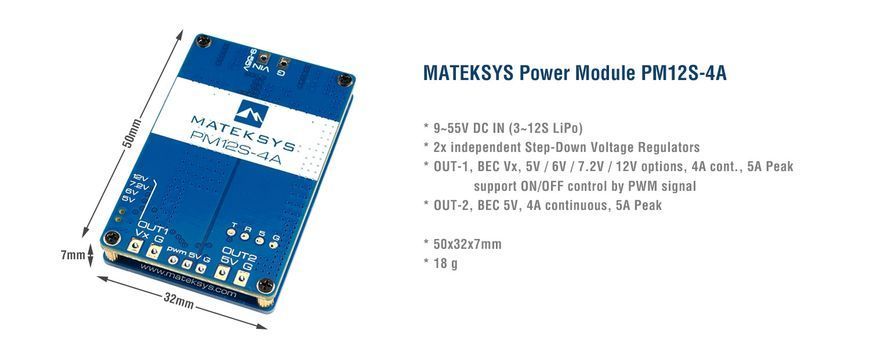

• Розміри: 50 × 32 × 7 мм.

• Вага: 18 г.

Налаштування виходу OUT-1

Доступні чотири значення вихідної напруги: 5 В, 6 В, 7,2 В і 12 В. Для входу в режим налаштування потрібно утримувати кнопку протягом 3 секунд. Після цього світлодіод поточного значення починає блимати. Натисканням кнопки вибирається потрібна напруга. Значення зберігається, якщо протягом наступних 3 секунд не натискати кнопку.

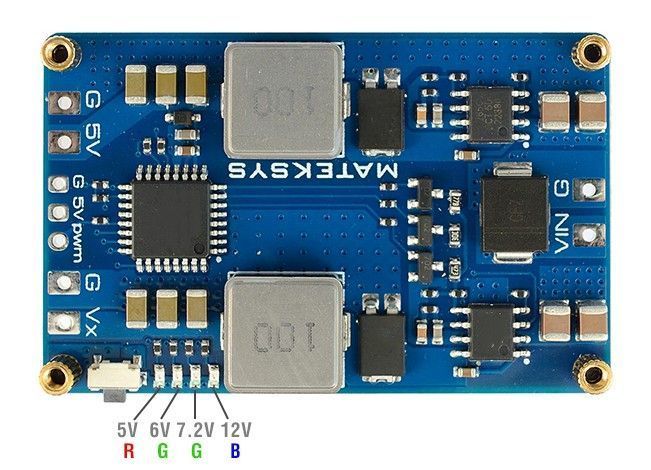

Індикатори напруги:

• 5 В — червоний.

• 6 В — зелений.

• 7,2 В — зелений.

• 12 В — синій.

Керування OUT-1 через PWM

Якщо PWM-сигнал не підключений, вихід OUT-1 за замовчуванням увімкнений.

Для дистанційного керування необхідно підключити контакти PWM і GND до вільного PWM-каналу приймача або контролера польоту.

• PWM понад 1800 — OUT-1 вимикається.

• PWM нижче 1200 — OUT-1 вмикається.

Комплектація

1 × Matek PM12S-4A.

Проводи до комплекту не входять.
